به صورت کلی ساختمان از بخش های بسیار مختلفی تشکیل شده است که اسکلت آن شامل ستون، تیز، سقف و فونداسیون، دیوارهای برشی و … می باشد. هر کدام از اجزای اسکلت ساختمان نقش بسیار مهمی در پایداری سازه ایفا می کند. سقف هر ساختمان، یکی از مهم ترین بخش های سازه است که روش های طراحی و اجرای متفاوتی داشته و البته انواع و اقاسم مختلفی دارد.
هر کدام از انواع سقف ها ویژگی های منحصر به فردی دارد و البته پیاده سازی آن ها نیز متفاوت است. بر اساس اسکلت ساختمان، نوع سقف نیز انتخاب می شود و برای آن که سازه در برابر نیروهای مختلف مقاومت بالایی از خود نشان دهد، علاوه بر طراحی روش اجرای آن نیز مهم است. در این مقاله از وب سایت دکتر جواز ، قصد داریم تا به بررسی انواع سقف و روش اجرای آن ها بپردازیم و اطلاعاتی را در این خصوص در اختیار شما عزیزان قرار دهیم. بنابراین برای کسب اطلاعات بیشتر تا انتهای این مطلب با ما همراه باشید.
اگر برای ساخت و ساز خود نیاز به اخذ جواز ساخت و گواهی عدم خلاف دارید می توانید با کارشناسان ما در دکتر جواز با شماره ۰۲۱۷۲۱۶۴ تماس بگیرید.

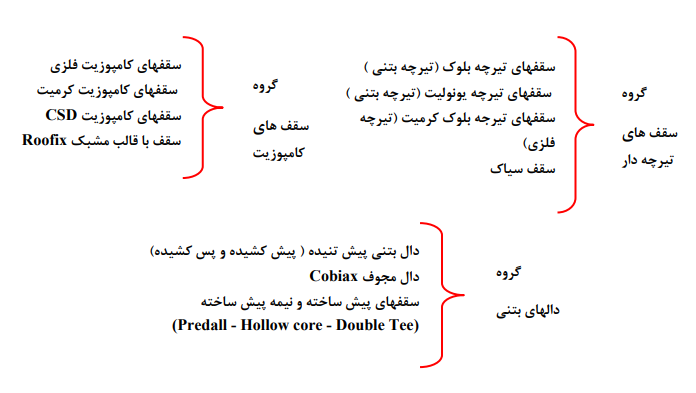

انواع سقف های ساختمانی کدامند؟
همان گونه که در بخش مقدمه این مطلب اشاره کرده ایم، سقف های ساختمانی انواع و اقسام بسیار مختلفی دارد و انتخاب آن ها به نوع اسکلت سازه و عوامل دیگر وابسته است. از سوی دیگر باید اشاره داشت که روش اجرای هر سقف با توجه به نوع سقف می تواند متفاوت باشد و در این راستا نیز باید قوانین و مقررات ملی ساختمان رعایت گردد. از جمله انواع سقف های ساختمانی می توان به موارد زیر اشاره داشت.
- دال بتنی
- یوبوت
- تیرچه بلوک
- تیرچه کرومیت
- طاق ضربی
- کاذب
- وافل
- عرشه فولادی
- کامپوزیتی
- روفیکس
- تیردال
- پیش تنیده
- کوبیاکس
در ادامه به تشریح و توضیح برخی از سقف ها و همچنین روش اجرای آن ها می پردازیم.
۱.سقف وافل
یکی از انواع سقف های بسیار خاص ساختمان ها، سقف وافل است که ممکن است آن را با نام های مختلفی مانند سقف مشبک نیز بشناسید. این سبک ویژگی های بسیار خاصی دارد و به همین دلیل از آن در بسیاری از ساختمان ها و پروژه های ساخت و ساز استفاده می شود. از جمله ویژگی های بسیار مهم سقف وافل می توان به وزن سبک، مقاومت بالا، هزینه اجرای مقرون به صرفه تر و سرعت بالا در اجرا اشاره داشت. برای ساختمان هایی که نیاز به سبک سازی دارند، استفاده از سقف وافل رایج بوده و به همین دلیل نیز مورد توجه بسیاری از طراحان سازه است. این سقف ها برای مکان هایی مانند سالن های بزرگ، ساختمان ها، فرودگاه ها، بیمارستان ها و … مناسب است.
اجرای سقف وافل:
- در ابتدا باید زیر سازی سقف یعنی نصب پایه های اطمینان برای اجرای آن انجام شود.
- با توجه به محاسباتی که از قبل انجام می شوند قالب های وافل چیده می شود.
- آرماتورهای سقف بر اساس نقشه های طراحی شده بر روی سقف چیده می شود سپس بتن سقف ریخته خواهد شد.
- در نهایت قالب هایی که در مراحل اولیه نصب شده بودند برداشته می شوند.
۲.سقف یوبوت
یکی دیگر از کاربردی ترین سقف های ساختمان که به دلیل وزن کم مورد استفاده قرار می گیرد، سقف یوبوت است. این نوع سقف می تواند برای سازه های خاص که نیاز به سبک سازی ویژه ای دارند استفاده شوند و به دلیل برخورداری از ساختار لایه ای، می تواند در برابر نیروها نیز از خود مقاومت بالایی نشان دهند. سقف یوبوت معمولا از موادی مانند پلاستیک ساخته می شوند. نکته بسیار مهمی که باید بدانید این است که دلیل استفاده از این سقف های مشبک، حذف بتن و سبک تر کردن وزن سقف می باشد
اجرای سقف یوبوت
- پیش از اجرای سقف، لازم است تا پایه های اطمینان نصب شده و قالب بندی تخت زیر دال انجام شود.
- پس از نصب پایه اطمینان و موارد ذکر شده در فوق، شبکه پایین آرماتور بندی می شود و قالب های یوبوت در محل مشخص شده جای گذاری خواهند شد.
- سپس لازم است تا آرماتور بندی شبکه بالایی انجام شود
- در آخر نوبت به بتن ریزی خواهد رسید و در نهایت نیز پایه ها و قالب ها برداشته می شوند.
۳.سقف کوبیاکس
یکی دیگر از پر کاربردترین سقف های موجود در ساختمان ها، سقف کوبیاکس است که به دلیل ویژگی های فنی مورد استفاده قرار می گیرد. در این نوع سقف نیز هدف ساخت سقفی سبک و البته مقاوم در برابر نیروهای مختلف است. در این نوع سقف حفره های مهندسی توسط گوی های پلاستیکی تو خالی ایجاد می گردد که می تواند هزینه های ساخت و ساز و تاثیرات زیست محیطی را به شدت کاهش دهد. این سقف نیز به عنوان سقفی سبک شناخته می شود. از جمله نکاتی که باید درباره کوبیاکس بدانید، به شرح زیر است:
- این سقف یک نوع دال دو محوره تو خالی بوده که با دفن شدن در بتن و ایجاد فضای خالی حدود 35 درصد از وزن سقف را کاهش می دهد.
- با اینکه وزن سقف کاهش پیدا می کند اما استاتیک و ماهیت سقف بتنی را حفظ می کند.
- گوی های کوبیاکس در دو نوع مدل تخت و مدل گوری کروی به ارتفاع 315 تا 450 میلی متر موجود است.
اجرای سقف کوبیاکس
- در ابتدا لازم است تا قالب بندی به شکل درست انجام شود و گوی های کوبیاکس نیز به درستی در جای خود قرار گیرد.
- سپس شبکه میلگرد بالا و پایین را با استفاده از مفتول به یک دیگر متصل می کنیم و بتن ریزی را انجام می دهیم.
بیشتر بدانید : برگه ی استحکام بنا چیست؟
۴.سقف دال بتنی
از جمله مشهور ترین سقف ها، سقف دال بتنی می باشد که تقریبا تمام سطح آن صاف بوده و از صفحات صاف و تخت بتنی و فولادی طراحی و ساخته می شود. متریالی که برای ساخت این سقف ها مورد استفاده قرار می گیرد، بتن و فولاد می باشد. نکته بسیار مهمی که باید بدانید این است که سقف های ساخته شده با استفاده از دال بتنی وزن زیادی دارند هزینه اجرای این نوع سقف ها هم نسبت به سایر مدل ها بالاتر خواهد بود. به همین دلیل در پروژه ها بر اساس نیاز این سقف ها طراحی می شوند. همچنین باید اشاره داشت که :
دال بتنی ضخامتی بین ۱۰ الی ۵۰ سانتی متر دارد و در سقف طبقات اجرا می شود.
وزن سقف دال بتنی بالا است و اجرای آن در مقایسه با سایر سقف ها هزینه بیشتری نیز خواهد داشت.
این نوع سقف ها در برابر زلزله مقاوم هستند و دوام و عمر بالایی دارند.
از جمله مزیت های بسیار مهم دال بتنی، این است که اجرای این سقف ها سرعت بسیار بالایی دارد.
اجرای سقف دال بتنی
- در ابتدا لازم است تا شمع گذاری انجام شود.
- با استفاده از ورق های فولادی قالب بندی سقف صورت کی گیرد.
- آرماتور بندی باید در جهت افزایش مقاومت کششی بتن صورت بگیرد.
- پس از آرماتور بندی باید بتن ریزی سقف انجام شود.
- پس از بتن ریزی، شمع ها و قالب هایی که در مراحل اولیه اجرای سقف بتنی کار گذاشته شده بود، برداشته می شوند.
بیشتر بخوانید : تراکم مازاد یا اضافه بنا چیست؟
۵.سقف تیرچه بلوک
از جمله پر کاربردترین سقف ها در ساختمان سازی به خصوص ساختمان های مسکونی که در سطح شهر مشاهده می کنید، سقف تیرچه بلوک می باشد. به صورت کلی این سقف ها به دلیل هزینه اجرای کمتر، مورد توجه بسیاری از کارفرمایان می باشد. در واقع در سقف تیرچه و بلوک از تیرچه ها به عنوان تیر فرعی استفاده می شود و برای پر کردن فاصله بین تیرچه ها از بلوک استفاده می شود. از جمله نکاتی که باید درباره این سقف ها بدانید به شرح زیر است:
- برای اجرای این نوع سقف ها از بلوک های بتنی, فومی یا سفالی استفاده می شود.
- این سقف ها، جزء سقف های سبک محسوب می شوند.
- تیرچه های مورد استفاده در این نوع سقف ها بتنی یا فومی هستند
- تیرچه ها با فاصله حدودی 50 از هم در سازه اجرا می شوند.
- بیشتر در ساختمان هایی که اسکلت فولادی، بتنی یا آجری دارند از سقف های تیرچه بلوک استفاده می شود.
اجرای سقف تیرچه بلوک
- در ابتدا لازم است تا برای اجرای سقف های تیرچه بلوک، تیرچه ها با فاصله حدودی 50 سانتی متر از یک دیگر کار گذاشته شوند.
- در مرحله بعد قبل از بتن ریزی باید شمع گذاری صورت گیرد.
- اگر در طراحی ها برای سازه سقف کاذب نیز در نظر گرفته شده است، باید پیش از بتن ریزی، با استفاده از میلگرد سقف کاذب مورد نظر ساخته شود.
- پس از کار گذاشتن میلگردهای مورد نظر بتن ریزی انجام می شود.
بیشتر بخوانید : تراکم ساختمانی چیست؟
۶.سقف عرشه فولادی
عرشه های فولادی از یک سری ورق های فلزی ساخته می شوند که متریال این ورق ها اغلب گالوانیزه می باشد. این سقف ها مقاومت بسیار بالایی در برابر نیروهای وارده به سازه دارند و در ساختمان ها با اسکلت فلزی مورد استفاده قرار می گیرد. به صورت کلی باید اشاره داشت که اجزای سقف های عرشه فولادی شامل بتن، عرشه (ورق گالوانیزه)، میلگرد (آرماتور) و برش گیر می باشد. از جمله نکاتی که باید درباره سقف های عرشه فولادی بدانید، به صورت زیر است:
- سقف های عرشه فولادی سبک هستند
- اجرای آنها هزینه پایین تری نسبت به سقف های دال بتنی دارد.
- سقف های عرشه فولادی نسبت به تیرچه بلوک برتری هایی ویژه داشته و می توان از آن به عنوان جایگزین سقف های تیرچه بلوک بهره برد.
اجرای سقف عرشه فولادی
نکته بسیار مهمی که باید بدانید این است که برای اجرای این نوع سقف نیازی به قالب بندی نمی باشد. اجرای این سقف ها به شرح زیر می باشد:
- در ابتدا مواد اولیه این سقف ها یعنی عرشه های فولادی در کارخانه های نورد ساخته می شوند و سپس به محل ساخت و ساز انتقال پیدا می کنند.
- عرشه فولادی که با استفاده از ورق گالوانیزه ساخته شده است را بر روی نشیمن تیرهای سازه نصب و ثابت می کنند.
- در نهایت باید گل میخ ها و میلگردها نصب شوند
- در انتها بتن ریزی سقف انجام خواهد شد.
۷.سقف تیرچه کرومیت
سقف های کرومیت یکی از انواع سقف های تیرچه بلوک محسوب می شود. به عبارتی دیگر روش اجرای این سقف تیرچه بلوک و تیرچه کرومیت با یک دیگر شباهت بسیاری دارند. در واقع به منظور اجرای این سقف ها لازم است تا تیرچه های فلزی با فاصله از یک دیگر قرار بگیرند و مانند تیرچه بلوک معمولی، و فضای بین آن ها با بلوک هایی از جنس سیمان یا فوم پلی استایرن پر می شود. از جمله نکاتی که باید در این خصوص بدانید، به شرح زیر است:
- سرعت اجرای این نوع سقف ها بالا می باشد.
- تیرچه کرومیت وزن کمتری نسبت به سقف تیرچه بلوک دارند.
- برای ساخت این سقف ها از تیرچه های فلزی با جان باز استفاده خواهد شد.
اجرای سقف تیرچه کرومیت
- به منظور اجرای سقف های تیرچه کرومیت از دو روش قالب دائمی یا قالب موقت استفاده می شود.
- اجرای این نوع سقف ها نصب تیرچه ها با فاصله تعیین شده (اغلب 70 سانتی متر) است.
- لازم است که فضای بین تیرچه ها پر شود.
- در نهایت مش بندی و بتن ریزی انجام خواهد شد.
۸.سقف اینتل دک
یکی از جدیدترین و نوین ترین سقف های ساختمان که مزیت های منحصر به فردی دارد، سقف اینتل دک است. در واقع این نوع سقف، روشی بسیار جدید در اجرای دال دو طرفه محسوب می شود. لازم ذکر می باشد که حیطه مهم ابداع این نوع از سقف ها، اجرای تیرچه های متعامد با مقطع آی شکل نامتقارن و مسطح خواهد بود. اینتل دک با دارا بودن وزن سازه ای مناسب، پاسخ بسیار مناسبی به بارهای وارده به ساختمان می دهند و البته در برابر زلزله نیز مقاومت بسیار بالایی دارند.
اجرا سقف اینتل دک
- در ابتدا مانند هر سقف دیگر باید قالب بندی انجام شود.
- بلوک های مخصوص سقف اینتل دک به سادگی چیده می شود و توسط اسپیسرها در جای خود ثابت خواهند شد.
- میلگردهای سراسری و تقویتی زیرین در محل های پیش بینی شده در اسپیسرها چیده خواهد شد.
- بلوک های فوقانی در داخل اسپیسرها قرار می گیرند و میلگردهای فوقانی کار گذاشته می شود.
- در نهایت بتن ریزی برای سقف انجام خواهد شد.
۹.سقف پیش تنیده
به غیر از سقف های اینتل دک، یکی دیگر از جدیدترین و کارآمد ترین سقف های ساختمان ها، سقف های پیش تنیده است. در سقف های پیش تنیده از کابل با مقاومت کششی بالا به جای آرماتور یا ایگرد بهره گرفته می شود. در واقع این کابل ها تحت کشش قرار خواهند گرفت. از جمله نکاتی که باید درباره این سقف ها بدانید، به شرح زیر است:
- در سقف های پیش تنیده، تعداد ستونها نسبت به سایر سقف ها، کمتر می باشد. این موضوع باعث خواهد شد که هزینه اجرای این سقف افزایش بیابد.
- پیاده سازی این نوع سقف نیاز به دانش فنی و ابزار و ادوات خاص دارد.
- در سقف پیش تنیده، کابل های کششی در دو سر تیر محکم بسته و تثبیت می شوند. این کابل ها نیروی بارهای ثقلی را خنثی خواهند کرد.
- این سقف مصرف مصالح را به حداقل می رساند و در نتیجه سازه سبک تر می شود.
سخن پایانی:
در این مقاله از وب سایت دکتر جواز سعی کردیم تا به بررسی انواع سقف ها و روش های اجرای آن بپردازیم و اطلاعاتی را در این خصوص در اختیار شما قرار دهیم. بنابراین برای کسب اطلاعات بیشتر به وب سایت ما مراجعه کرده و با کارشناسان و مشاوران ما در این خصوص مشورت فرمایید.
